【kotiラック主の付属金物】


①棚板固定タッピボルト＆ナット ②六角レンチ（ボルトの仕上げ締めに）

③分割側板連結Wボルト＆フィックス※ ④ラック前倒れ調整クサビ※
※印は、仕様により付属します。④のクサビは、巾木切リカキ仕様で、壁にピッタリ付ける場合、付属します。

【kotiラック組み立ての流れ】

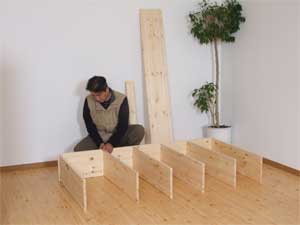

①側板に棚板を接続


（①の部分拡大）　付属金具で固定する。動画

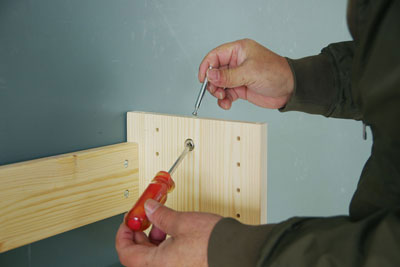

棚板の裏の彫り込みに銀色のナットの切り込みを手前にして

入れます。側板の外から金色のボルトを差し込み、

噛み合わせを確かめながら、まずは指で回します。

仕上げ締めに付属のレンチを使用します。

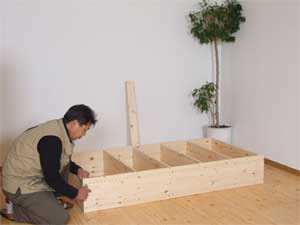

②棚板の間隔を確かめながら片方を固定
③反対側の側板を固定

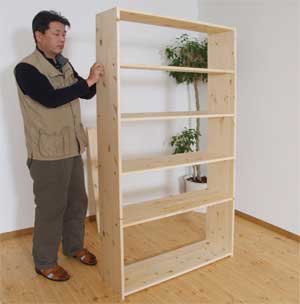

④軽く揺すって歪をとり、シッカリネジを締め直す。
　　完成です。

【天井ツッパリ幕板がある場合】

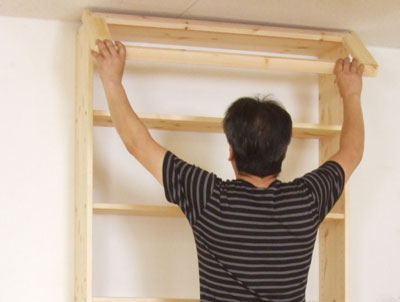

天井ツッパリ幕板を配置します。

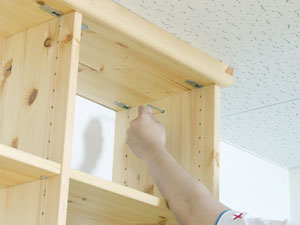

側板内側の穴に金具②の六角レンチを差し込み時計周りにまわして、側板に内蔵のリフトを

ジャッキアップして、天井にツッパリます。

このリフトは強力ですので、天井との隙間がゼロになる程度に調整してください。（注）天井の状態によります。

本などを載せたあと荷重で、隙間ができるようでしたら、再度ジャッキアップして調整してください。

【分割側板の場合】※画像のラックは、『タブＶラック』

【分割側板の連結】

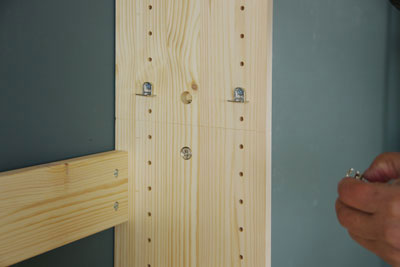

側板下段の彫り込み穴に金具③の丸いフィックス金具の

△印をボルトの挿入方向にはめる。

ボルトを差し込み、プラスドライバーでとまるところまで

半回転ほど時計周りに回す。

（この時点では、ボルトに遊びがあります。上のフィックス

金具を回して、上下で引き込み合うことで固定します。）

側板上段を配置します。

（側板には、向かって右から1、2、3・・・と番号シールを

貼っています。上下番号の同じものを連結してください。）

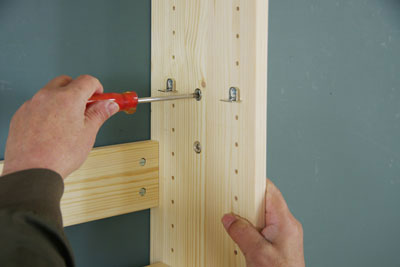

側板上段の彫り込み穴に丸いフィックス金具の△印を

ボルト側にむけてはめプラスドライバーで時計周りに回して

上下で引き込み合うことで固定します。
