サイズ幅2100×奥行きD300×高さH2400mm5列 7段
商品説明

『列段』は、
mm単位でリクエスト可能な本格的サイズオーダー本棚です。
オーダーすることが難しかった壁面いっぱいの連続した本棚が
「列数」「段数」と言った簡単な指示で注文可能になりました。
木製システムラック製作35年の当社が提供する
オーダー本棚の完成型。自信を持ってお勧めいたします。
ご注文ごとに制作してお届けいたします。

特徴

  • 自宅にピッタリ、連続した本棚の見積もり&注文が簡単。

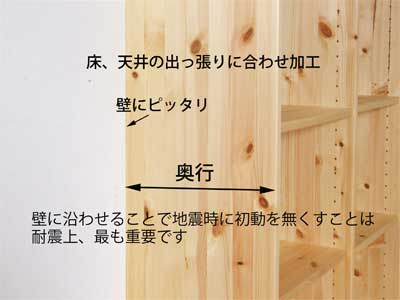

  • 天井とのすき間を0にすることで、耐震対策に優れている。
  • 背補強板にて横揺れを止める仕様。
    (背板不要!組み立てが容易!)
  • 特殊ジョイント使用により強度に優れ 組立てが簡単。
  • 天然木を使用しているため強度に優れ、風合いが楽しめる。
  • 固定棚と可動棚を分けているため棚板の移動が容易。
  • 棚板が水平に配置できるため見た目に綺麗。
  • 台輪は、ホコリ止め・ラック横揺れ止めを兼ねています。
  • 従来の寝かせ組みではなく、立ち組みが可能。
    これにより設置スペースだけで組立てが出来ます。
  • 一人で組立て可能なようにデザイン設計されています。
  • 両サイドの外側の側板は穴が非貫通のため見た目に綺麗。
  • 転倒防止、オイル加工・・・などの追加オプションが豊富 。
材質 パイン集成材節あり、板厚み19mm(欧州産)

    無塗装(オイル仕上げ別途)、付属金具付。

納期 約4~6週間

加工精度について

本製品はご自宅にピッタリ、誰にでも簡単に組立可能にするため、

精度は直角、正寸±0.5mm以内で制作にあたっております。

お願い

ピッタリにお作りするには、元となる情報の正確性が重要です。

計測サイズは、正確な数値を送ってください。

複雑な設置場所は、画像を送ってください。


固定棚

固定棚は本棚全体の強度上必要です。

例)高さ2400mmで、天板、底板のほか、間2、3箇所程度。

【固定棚の枚数・位置】

全体サイズから、適所に配置し見積り確認図にてお知らせします。

見積り確認図参照後 、変更可能。

組立

製品発送時、個別に画像付きの組み立て手順書を付けます。

手順を理解すれば、組み立ては比較的容易に行えます。

シッカリグリップの握れるプラスドライバーをご用意ください。

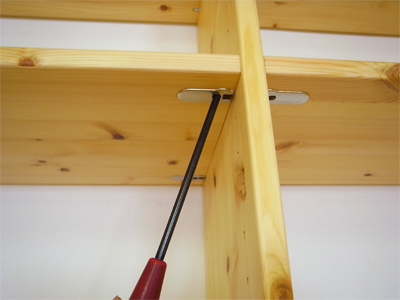

側板側に金具は、既に取付けてありますので、固定棚を

所定の位置に配置して、プラスドライバーで1/4回転で固定。

ラフィックス金具動画

ラフィックス金具組み立て動画

固定金具ついて(ドイツ製)

  • ニッケルメッキされた金属製で耐久力に優れている。
  • 固定棚、補強板の締付強度に優れている。

コメント

当社ではこの金具をドイツからこのために取り寄せています。

プラスチック製の物に比べ高価で、高精度な加工が要求されます

が 、様々な要求を満たしてくれる優れた金具です。

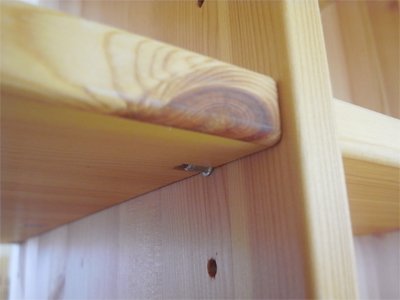

可動棚

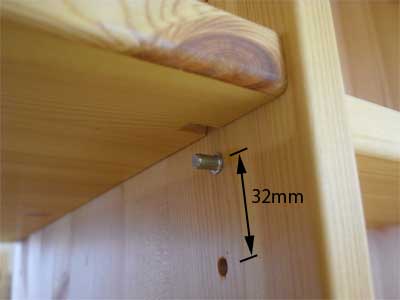

側板に32mmピッチで縦の連続穴を 開けています。

ピンの抜き差しで、可動できます。

指定段数から、適所に配置、確認図にてお知らせいたします。

見積り確認図参照後 枚数変更可能。



特徴  棚板を簡単に移動できる。

連続穴加工について

「列段」は最上部の天板の配置を基準に下方向の32mm間隔の連続した穴を設けます。

その穴を利用して「固定棚」「可動棚」を配置します。

棚の高さは32mm単位となります。

より細かな指定をご希望の場合は

「棚間指定オプション」をお申し込み下さい。

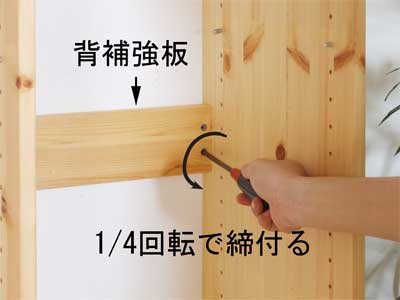

背補強板

横方向の揺れを止める役目をします。

固定棚と同じフィックス金具仕様。

全体サイズから、適所に配置し見積り確認図にてお知らせします。

見積り確認図参照後 、位置変更の相談可能。

特徴

  • 組立時設置場所で立ち組みを可能にするため手前から
    フィックス金具を回転させる。
  • 背板が不要。

注意

補強板を配置した箇所は、板厚(20mm)分、

奥行きがマイナスになり可動棚配置不可。

            ↓

下記オプションの【バックスペース処理】選択で、

補強板のある位置にも、可動棚を配置できます。





見積り計算フォーム】ご希望のサイズを入力→[見積り計算]をクリックで本体価格が、試算出来ます。

拡大列段説明スライドショー90秒

幅(外寸) mm
全体幅(外寸)を指定下さい。無効な形式です。最小値300mmです。最大値3000mmまで。

300mm~ 4m以上2、3分割になる場合有り。

奥行(外寸) mm
外寸奥行きをご入力ください。無効な形式です。最小値120mmです最大値450mmです
120~450mmまで
高さ(外寸) mm
高さ(外寸)を指定下さい。無効な形式です。200mm以上指定下さい。3000mm以上は別途ご相談ください。

3000mmまで
注)ツッパリ幕板「有り」の方は天井高さを入力ください。

縦の列数
列数を指定下さい。
(サンプル5列)

注)1列の最大棚幅は900mmまで、均等分割になります。

※棚の内寸が450~600mm程度ですと見た目のバランスは良いようです。

横の段数
段数を指定下さい。
(サンプル7段)
注) 固定、可動棚は一旦適所に当方で配置します。
(確認図参照後変更可)
見積り価格

本体価格(無塗装)
(税別)

オプション料金・送料は、

見積もり確認図にて課金されます。

送料お客様実費負担に伴って

見積り計算は値下げしました。
(2018年6月12日以降)

列段計算でカバーしきれない仕様は

オーダーメイドよりご依頼ください。

  価格は予告なく変更する場合があります、あらかじめご了承下さい。

注)ご使用PCインターネットオプシャンのセキュリティーが(高)の場合、計算できません(既定)に戻しお試しください。


【確認図依頼フォーム】

このフォームは制作のため内容情報を具体的に進めるためのです。まだ価格検討中の方は価格承認後にお申込みください。

【確認図ついて】 (作成日数約 3~5営業日)サンプル(確認用CAD添付資料)PDF

確認図とは→制作するための設計図です。

ご依頼者の希望内容を形にするには必須です、相互確認のため当方にて作図して返信します。

  1. 本体図解+オプション加算合計見積り。 (製作者が制作作業の合間で作成するため時間をいただくことあらかじめご了承下さい。)
  2. 受取り後の内容変更は可能。 (変更は、確認図を元に指示して下さい。)
  3. 変更は日数が経過しますと間違いの元になりますので2週間以内にお願いします。
  4. 正式受注は、確認図の最終承認後。 (最終確認図=製作指示書になります。必ず良く確認して下さい。)

これより下は【確認図依頼フォーム】です。オプション1~15について、選択もしくは、記入してください。

オプションは、自動計算されません。見積もり確認図にて課金のうえ、ご提示いたします。

1,樹種オプション(価格は同じ)

板厚19mm
板厚18~20mm (復活)

お知らせ

節なしパイン材の在庫(現在)は薄く安定していません。

見積もりの都度、使用板厚から在庫を調べてご連絡いたします。

在庫状況により受注ができない場合もあります。

あらかじめご了承ください。


2,バックスペース処理オプション(無料)

(追加料金なし)

(追加料金なし)

説明

天地板以外の棚板奥行きを浅くし,壁との隙間を作る(25mm)。

通常は、5mm。

本棚奥行き250mm以上(推奨)

目的

  1. 背補強板に箇所にも棚板配置可能
  2. 電化製品を置く場合背面にコードなどの配線が可能

「列段」は通常、連続穴加工です。上部写真参考

最上部(天板)を基準に32mm(当社設備上)の間隔で下に向かって

連続した穴加工をします。棚板はその穴に沿って配置します。

棚間指定とは

上記の連続穴を廃止して、

お客様の任意の場所に棚板を配置できるように加工するものです。

可動棚は25mm間隔で上下に各2段階。固定棚は移動しません。

固定棚の箇所数は連続穴仕様と同じです。

棚間指定から適当に配置させていただきます。(確認図で確認できます)



3,棚間指定加工オプション


(一段につき¥900☓段数)

有りの方は下にご希望の棚間をご記入下さい

記入例)必ず下からか上からかをご記入下さい

下から

1段目350

2段350

3段目~6段目250mm

7段目、残り端数・・など

mm単位で指定可能。

棚間指定寸法計算方法

本体の高さー60mm(台輪)ー19mm(底板)ー(棚板厚19mm☓段数)=棚間合計寸法。

棚間合計新報ー棚間指定寸法(段数)

【天井ツッパリ幕板を付ける場合は】

天井高さー35mm=本体の高さになります。

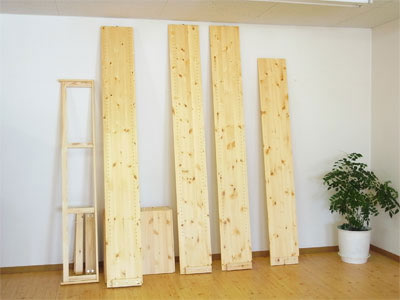

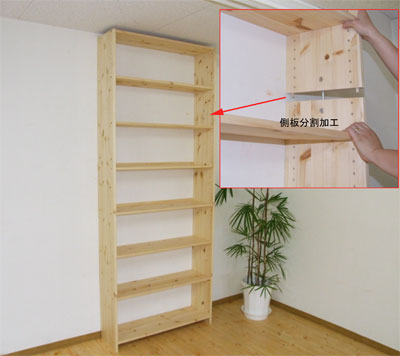

4,側板分割オプション

標準

(追加料金なし)

搬入しやすくし、運送費を抑えます。

なし

(追加送料必要) 側板を分割したくない方

後ほど確認図で追加送料(実費)をお知らせします。

送り先、大きさにより都度計算。

メリット

  • 二階等の搬入が楽に行える。
  • 運送上の搬入トラブルがほとんど無くなります。

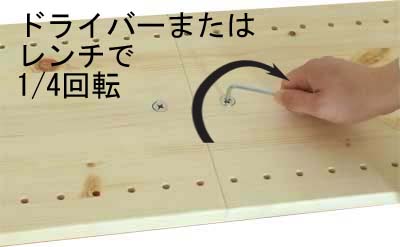

連結金具について

  • 木ダボ2+連結金具仕様
  • 加工後の強度については十分に考慮しています。

ご注文内容により分割加工ができない場合もあります。

その時は確認図で事前にお知らせいたします。


「列段」ラックはお客様組立てとなります。

【包装】について

個々にサイズが異なるため専用箱はありません。
ご注文ごと、板・巻ダンボールにて梱包し出荷しています。

送料は実費負担となります。

確認図にて送料計算いたします。

5,配送 選択オプション

一般運送便(玄関引渡し) 最安値

送料計算表

3辺合計が2m以内で設計いたします。

超えるものについては別途送料が発生します。

ヤマト

(3辺合計が大きいものも運べます)

*料金計算サイト

預かり先に岡山県

お届け先を入力いただいて料金を検索して下さい。

お引き取り (送料無料)

包装なし、積込み時は必要に応じて養生します

自社便(有料)近隣向け

・往復の運搬経費がかかり割高になります。

・料金は内容を見て都度見積ります。

配達は一人で伺います。

搬入状況で手助けお願いすることがあります。

組立て・設置(自社便配送時に限る)

(有料・見積り価格の10%)


塗装

仕上げ色見本詳細

  • 木材は汚れ防止、防水、保湿などの観点から塗装をお勧めいたします。
    ラック・本棚系はオイル仕上げをおすすめします。
    ウレタン・ラッカー等の塗装は別途ご相談下さい。
  • ご自身で塗装をする場合や不必要の方はは無塗装を選択ください。

6,塗装 オプション

無塗装 (追加料金なし)

オイル(本体価格の15%)

ブラウン +オイル(本体価格の25%)

柿渋+オイル(本体価格の25%)


7、床巾木用切カキオプション

ラック背面を壁にピッタリ付けるため、床巾木分を切りカキます。

なし (追加料なし)
有り

(側板一枚¥400×注文枚数)

巾木高さ mm×厚み mm

必ず実寸を記入してください。※ゆとり

※ゆとりについて

NCボーリング機械を使い

錐で切りカキますので、

角は直角ではなく、

R6のカーブになります。

加工サイズは、厚み+1mm,

高さ+10mmのゆとりをみて加工します。

(イラスト参照→)イラストクリックで拡大。


目的と特徴

  1. 天井との隙間をゼロにして造り付けの本棚のようになります。
  2. 特殊埋め込みのリフト(耐加重一個150kg)はツッパリ幕板で天井を点でなく面で押し上げ支えるので強力な転倒防止となります。
  3. 本棚全体の前後、左右方向の強度も同時に上がります。
  4. 木製棚作り36年の実績から三年間の試行錯誤を経て完成した、安心出来る当社独自のシステムです。

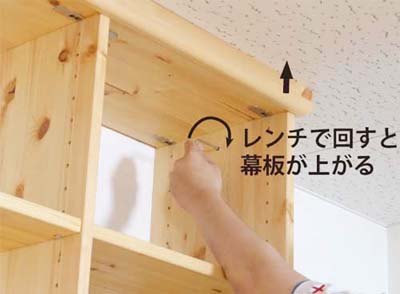

8,ツッパリ幕板オプション(耐震転倒防止策)

本棚の大きさ奥行き300mm以内、

または高さ1800mmを超える場合は必要目安としてください。

なし 追加料金なし
有り

(有料)

床~天井の高さ mm

(ツッパリ有効範囲天井高+-10mm)

料金は 幅

1200mmまで¥7.000 (リフト2個)

2400mmまで,\10,000 (リフト3~4個)

4000mmまで\15,000 (リフト5~6個)

計測

設置場所の床~天井まで距離を最低二箇所以上、

計測してください。 (精度±5mm以内)

通常天井高より-35mm本棚本体の高さとなります。

(モール「有り」の時はそのサイズでことなります)



注意

  • ツッパリ力が強いため上げすぎると天井を押し上げる危険がありますので必要以上に押し上げないでください。

周り込み

通常ツッパリ幕板は、内部リフトを隠すため左右周り込みます。

壁にピッタリ沿わせる場合は、それをカットします。(厚み2cm

9,幕板周り込みカットオプション(追加料金不用)

カットなし
向かって右
向かって左
両サイド

また

床巾木廻り込み隙間処理(¥1000)

壁に着ける時に床の巾木が回り込んでいる場合

廻り込み巾木サイズ

記入例高さ60mm×厚み10mm

mm

厚み9mmまでは側板削り取り、それ以上は隙間スペーサーで対処、確認図で参照


10,ツッパリ幕板
天井モール用切カキオプション

なし (追加料金なし)
有り

(左右2箇所¥600)

モールサイズ

高さ mm×厚み mm

実寸を記入、加工サイズは高さ+10mm

目的

巾木と同じく天井角にモールなどの障害がある場合、回避するための切カキを設けます。



L字金具25mm 一個¥50

L字金具45mm一個¥80
11,【L字金具】(耐震転倒防止策)
  1. L字金具25mm¥50
  2. L字金具45mm¥80 個

お客様にて本棚と壁をネジと金具で固定する方法

特徴

最も安価で簡単な転倒防止です。

*ツッパリ幕板を選択された場合は不用です。


配線切カキ

12,配線切カキオプション

なし (追加料金なし)
有り

側板一枚¥600

・切カキサイズ

高さ mm×奥行き mm

推奨高さ50mm 奥行き30mm程度

・位置(床から切カキ下部までの距離)

mm

推奨100~250mmの間

目的

列段の側板は壁にピッタリ付きますので電気コード等を通す場合は側板背面下部に配線用の切カキを設けます。

*バックスペース処理を行いますと本棚背面全域に配線可能

13,コンセントの切ヌキオプション

なし (追加料なし)

有り (一箇所¥1500)

  • 側板とコンセントが緩衝する時に切り欠きます。
  • バックスペース処理と併用して背面すべてに配線を可能にする時は、上記配線切カキをしてください。

注)

コンセント大きさ・位置の状況で加工出来ない場合有ります。
詳しくはご相談ください


左画像のA,B、C、Dをご記入下さい


14,【希望納期】

ご希望納品日が、あれば指定してください。

納期の目安

通常完成まで5週間前後+オイル加工5日を考慮し、それ以上でご希望日を指定して下さい。

  • 受注時の注文状況により変化します、あらかじめご了承下さい。
  • 正式納期は受注日(お支払い完了日)後、決定とさせていただきます。

15,【送り先】

*印の個所は入力必須項目 ※&,<,㈱,などの特殊記号使用不可
*お名前 名前をご入力ください。
*ふりがな ふりがなをご入力下さい
*ご住所

〒番号を入力下さい。無効な形式です。
ご住所を入力下さい。
建物、マンション名

お届け先
(住所と違う場合のみ)


建物、マンショ ン名
送り先違いの理由
*Eメール アドレスを入力下さい。無効な形式です。(半角)
※確認図(PDF)の添付メールを受け取れるアドレス
*電話番号 電話番号をご入力ください無効な形式です。

*当社購入歴



*お支払い方法

  1. 銀行振込み(手数料お客様負担)
    郵便振替
    商品代金¥50,000以下は全額、それ以上は代金の50%以上のご入金で正式受注。
    残金は商品発送時までにご入金。
    振込値引として商品代金3%を還元。(見積り確認図で参照)
  2. クレジット  ※最終確認図確定後、専用カートよりの購入手続き完了をもって正式受注。

希望納期、その他通信欄 希望納期、その他通信欄

内容確認後、送信してください。

項目が多いところありがとうございました。

また、手作りページのためのご不便をお詫び申し上げます。完成品に対する誠実のお返しに心がけます。

以上が「列段」の商品説明ですが不明な点は別途お問い合わせください。
